Constructietekening dakkapel

Een dakkapel wordt vaak benaderd als een relatief eenvoudige uitbreiding van de woning. De offerte is overzichtelijk, de montage duurt één dag en in veel gevallen is geen vergunning nodig. Dat geeft een gevoel van laag risico. Constructief ligt het anders. Het is bij ons mogelijk om een constructietekening met berekening uit te voeren vanaf €300. Het ligt aan het project of het duurder wordt.

Bij vrijwel iedere dakkapel wordt een deel van de dragende kapconstructie onderbroken. Daarmee verandert het krachtenverloop in het dak. Wat jarenlang in balans was, moet zich opnieuw organiseren. Die verandering is niet altijd direct zichtbaar, maar werkt door in vervorming, belastingafdracht en stabiliteit. Juist daarom is een dakkapel constructietekening geen formaliteit, maar een technische onderbouwing van wat er werkelijk met de constructie gebeurt.

Bij dit huis hebben wij een dakkapel constructietekening gemaakt die volgde uit de constructieberekening. Deze zit u hier. Rechts was eerst de situatie en dat is nu de linker grafische weergave geworden.

Constructietekening dakkapel verplicht of verstandig

Veel mensen zoeken naar “berekening dakkapel verplicht”. Dat is begrijpelijk. Het juridische kader is helder: bij vergunningsplicht vraagt de gemeente vrijwel altijd om een constructieve onderbouwing.

Maar ook wanneer een dakkapel vergunningsvrij geplaatst mag worden, verandert de draagconstructie van uw woning. De vraag is dan niet of een berekening verplicht is, maar of u zekerheid wilt over de veiligheid van de ingreep. Een dakkapel raakt vrijwel altijd sporen of gordingen. Zodra deze worden onderbroken, moet de belasting via een nieuwe constructie worden afgevoerd. Zonder analyse blijft onduidelijk hoe die belasting zich verder verspreidt richting wanden en fundering.

Wat gebeurt er werkelijk in de kap?

Bij een woning uit eind jaren zeventig met een traditionele gordingkap werd een brede dakkapel geplaatst waarbij drie sporen werden verwijderd. De leverancier had een standaard raveelbalk toegepast die op sterkte voldeed. Tijdens onze controle bleek echter dat de bovenliggende gording hierdoor aanzienlijk zwaarder werd belast en haar oplegging slechts beperkt was verankerd in het metselwerk. De belasting concentreerde zich op één punt dat daar oorspronkelijk niet voor bedoeld was.

De oplossing lag niet in een zwaardere raveelbalk, maar in het verbeteren van de krachtsafdracht. Door een aanvullende ondersteuning richting een dragende wand aan te brengen en de oplegging te optimaliseren, werd de belasting beter verdeeld. Zonder deze aanpassing zou op termijn vervorming zijn opgetreden, zichtbaar in scheuren bij de nok en spanning in het dakkapelkozijn. Dit soort situaties ontstaat niet door nalatigheid, maar doordat standaardoplossingen geen rekening houden met specifieke bouwjaren en kaptypes.

Dit was een constructietekening voor een dakopbouw met zonnepanelen en een dakkapel. Een mooi project dus voor onze constructeurs!

Sterkte is niet hetzelfde als stabiliteit

Bij de constructie van een dakkapel wordt vaak primair gekeken naar de sterkte van de nieuwe balk. Bezwijkt deze niet onder belasting, dan lijkt de situatie veilig. In werkelijkheid speelt stijfheid een even grote rol. Een constructie kan sterk genoeg zijn om niet te bezwijken, maar toch te veel vervormen. Die vervorming werkt door in aansluitingen, afwerkingen en het dakvlak zelf.

Daarom wordt bij een zorgvuldige constructieberekening dakkapel niet alleen gekeken naar maximale belasting, maar ook naar vervorming en aansluiting op de bestaande kap. Pas daarna wordt de constructietekening uitgewerkt.

Breedte bepaalt gedrag, niet alleen gewicht

Het verschil tussen een smalle en brede dakkapel zit niet alleen in het formaat van de opening. Bij bredere uitvoeringen verandert het gedrag van het dakvlak als geheel. Meerdere sporen worden onderbroken en de schijfwerking van het dak neemt af.

Daardoor kan de belasting op de bovenliggende gording toenemen en kan een binnenwand ineens een grotere constructieve rol krijgen dan oorspronkelijk bedoeld. Dat heeft niet alleen technische, maar ook financiële gevolgen. De berekening dakkapel kosten wordt in zulke situaties vooral bepaald door de mate waarin aanvullende bouwdelen moeten worden meegenomen in de analyse. Een bredere dakkapel vraagt dus niet per definitie om zwaarder staal, maar wel om een integrale beoordeling van de volledige draagconstructie.

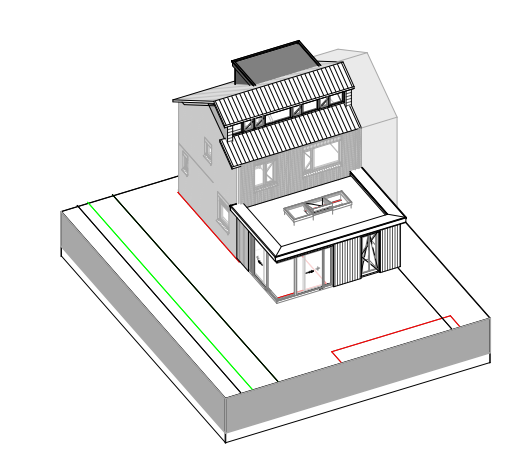

Dakkapel constructietekening grafische weergave met huis erbij.

Twijfel bij standaard onderbouwing

Prefab dakkapellen worden vaak geleverd met een standaard technische onderbouwing. Die is gebaseerd op gemiddelde aannames over kapconstructies.

In de praktijk verschillen woningen sterk per bouwperiode. Een kap uit de jaren zestig gedraagt zich anders dan een prefab kap uit de jaren negentig. Wanneer meerdere verbouwingen in het verleden hebben plaatsgevonden, wijkt de werkelijkheid vaak af van de oorspronkelijke tekeningen. Een onafhankelijke beoordeling van de draagconstructie bij een dakkapel verbouwing is daarom geen teken van wantrouwen, maar van zorgvuldigheid.

Kosten van een dakkapel constructietekening

De kosten van een constructietekening voor een dakkapel beginnen bij eenvoudige situaties rond de €299 voor een compleet constructief rapport. Daarbij wordt zowel de berekening als de technische uitwerking verzorgd.

Bij bredere dakkapellen of complexere kapconstructies ligt de investering doorgaans tussen €600 en €900. Dat verschil wordt meestal niet veroorzaakt door de dakkapel zelf, maar door de noodzaak om onderliggende wanden of aanvullende bouwdelen mee te rekenen.

Het is juist die integrale beoordeling die onverwachte kosten tijdens uitvoering voorkomt.

De emotionele kant van constructieve zekerheid

Scheurvorming ontstaat zelden direct na plaatsing. Vaak wordt het pas na maanden of jaren zichtbaar. Dan is de leverancier al vertrokken en ontstaat discussie over oorzaak en verantwoordelijkheid.

Ook buren kunnen betrokken raken wanneer krachtsveranderingen effect hebben op gedeelde bouwdelen. In dat soort situaties wordt gekeken naar de onderliggende constructieberekening en constructietekening. Vooraf inzicht hebben in de werkelijke draagconstructie voorkomt dat technische onzekerheid later verandert in juridische of financiële spanning.

Dakkapel constructietekening laten maken bij Aannemer Gigant

Aannemer Gigant benadert iedere dakkapel als een ingreep in een bestaand krachtenstelsel. Niet als standaardproduct, maar als constructieve aanpassing. Wij analyseren het volledige krachten pad van dakvlak tot fundering. Soms blijkt dat beperkte aanpassing volstaat. Soms is aanvullende ondersteuning richting een dragende wand noodzakelijk.

Die objectieve beoordeling voorkomt zowel onderschatting als onnodige over dimensionering. Wilt u zekerheid over de constructie van uw dakkapel voordat het dak wordt open gezaagd? Dan is dit het moment om de technische onderbouwing zorgvuldig te laten uitwerken.
