Constructietekening aanbouw

Een aanbouw voelt vaak als een logische uitbreiding van de woning. Extra leefruimte, meer licht, hogere woningwaarde.

De aannemer weet wat hij doet en de fundering wordt netjes gestort. Toch ontstaan de meeste constructieve problemen bij aanbouwen niet tijdens het storten van beton of het plaatsen van staal, maar in de overgang tussen oud en nieuw. Juist daar waar de bestaande woning wordt verbonden met de nieuwe constructie.

Scheurvorming in de aansluiting tussen metselwerk. Een vloer die na enkele maanden iets gaat werken. Discussie met de aannemer over wie verantwoordelijk is voor een verzakking die pas na oplevering zichtbaar wordt.

Een constructietekening aanbouw voorkomt dat deze risico’s pas zichtbaar worden wanneer de verbouwing al gereed is. Vanaf €299 ontvangt u bij Aannemer Gigant een volledig constructief rapport. Dat betekent dat zowel de constructieberekening als de constructietekening onderdeel zijn van één integraal ontwerp. Niet alleen een berekening op papier, maar een uitgewerkte technische vertaling voor de uitvoering.

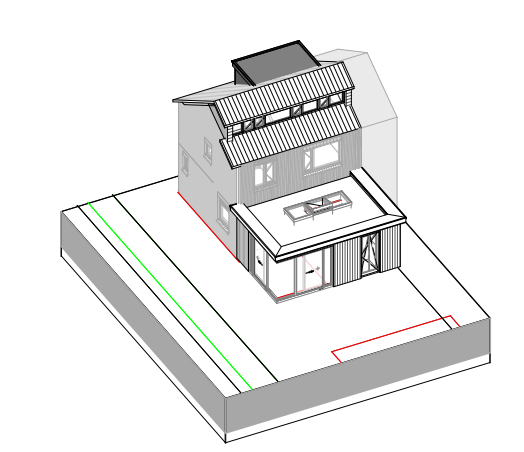

Aanbouw constructietekening, schets van een huis

Waarom een aanbouw constructief gevoeliger is dan vaak wordt gedacht

In tegenstelling tot een volledige uitbouw blijft bij een aanbouw vaak een deel van de bestaande achtergevel staan. Dat geeft het gevoel dat de constructieve impact beperkt is. In de praktijk zien wij iets anders.

Bij een jaren 30-woning met gemetselde fundering werd een aanbouw geplaatst waarbij slechts een brede doorgang werd gemaakt in de achtergevel. De aannemer ging ervan uit dat de bestaande fundering voldoende draagkracht had voor de nieuwe situatie.

Tijdens onze controle bleek echter dat de nieuwe fundering dieper was aangelegd dan de bestaande gemetselde fundering. Hierdoor ontstond een verschil in zettingsgedrag. De nieuwe aanbouw bleef stabiel, terwijl de bestaande achtergevel licht meebewoog. Binnen enkele maanden verschenen er scheuren in de overgang van oud naar nieuw metselwerk. De oplossing lag niet in zwaarder staal, maar in het corrigeren van de funderingsaansluiting en het herverdelen van de belasting.

Dit soort situaties ontstaat niet door slechte uitvoering, maar door het ontbreken van een integraal constructief ontwerp.

Wat een constructietekening aanbouw vastlegt

Een constructietekening voor een aanbouw gaat verder dan het intekenen van een staalbalk boven een opening. De kern zit in de samenhang tussen meerdere bouwdelen.

De tekening beschrijft hoe de nieuwe fundering zich verhoudt tot de bestaande fundering, hoe kolommen worden opgelegd en hoe belastingen vanuit vloer en dak veilig worden afgedragen. Ook wordt vastgelegd hoe de aansluiting tussen nieuwe vloer en bestaande vloer moet worden uitgevoerd om spanningsverschillen te beperken.

Wanneer deze details ontbreken of te globaal zijn, ontstaat tijdens de uitvoering ruimte voor interpretatie. En interpretatie leidt op de bouwplaats vaak tot afwijkingen van het oorspronkelijke ontwerp. Een goede constructietekening aanbouw is daarom niet alleen technisch correct, maar ook uitvoeringsgericht.

Typische fouten bij aanbouwen in bestaande bouw

In de praktijk zien wij terugkerende patronen. Bij woningen uit de jaren zestig en zeventig met strokenfunderingen wordt vaak aangenomen dat de bestaande fundering voldoende capaciteit heeft voor een extra belasting via een nieuwe staalconstructie. In werkelijkheid kan de funderingsdruk lokaal toenemen wanneer een deel van de gevel wordt vervangen door een ligger met kolommen.

Bij oudere woningen met gemetselde funderingen zien wij regelmatig dat de nieuwe fundering stijver is dan de bestaande. Het verschil in stijfheid veroorzaakt dan na verloop van tijd scheurvorming op de overgang. Ook wordt soms onderschat dat een beperkte doorbraak in de gevel toch een verandering in krachtsafdracht veroorzaakt. De belasting van de verdieping zoekt een nieuwe weg. Zonder berekening blijft onduidelijk waar die belasting terechtkomt.

Dit zijn geen uitzonderlijke situaties. Dit zijn scenario’s die wij regelmatig tegenkomen bij aanbouwen die al in uitvoering zijn.

Constructie aanbouw vanuit onze aanbouw configurator

Fundering en zettingsverschillen van een aanbouw

Zettingsverschillen ontstaan wanneer oud en nieuw zich anders gedragen onder belasting. De nieuwe aanbouw is vaak stijver en zwaarder gefundeerd dan de bestaande woning.

Wanneer geen rekening wordt gehouden met de onderlinge interactie, kan het nieuwe deel stabiel blijven terwijl het bestaande deel licht beweegt. Dat verschil veroorzaakt spanning in het metselwerk.

Een constructieberekening aanbouw moet daarom niet alleen de nieuwe fundering dimensioneren, maar ook de bestaande situatie meenemen. De constructietekening vertaalt dit naar een duidelijke detaillering van de aansluiting. Hier zit het echte verschil tussen een globale aanpak en een zorgvuldig uitgewerkt ontwerp.

Kosten constructietekening aanbouw

De kosten voor een constructietekening van een aanbouw beginnen bij eenvoudige situaties rond de €299 voor een volledig constructief rapport. Daarbij worden zowel de berekening als de technische uitwerking verzorgd.

Bij grotere aanbouwen, situaties met gedeeltelijke gevelvervanging of complexe funderingsaansluitingen liggen de kosten doorgaans tussen €599 en €998. Het prijsverschil wordt vooral bepaald door de mate waarin bestaande bouwdelen moeten worden meegenomen in de analyse. De investering zit daarmee niet alleen in het nieuwe deel, maar in het begrijpen van de interactie tussen oud en nieuw.

Meerwerk en aansprakelijkheid

De meeste discussies ontstaan wanneer tijdens uitvoering blijkt dat een aannemer een andere aanname heeft gedaan dan de constructeur. Zonder duidelijke constructietekening ontstaat interpretatieruimte.

Daarnaast speelt aansprakelijkheid een rol. Wanneer een aanbouw schade veroorzaakt aan aangrenzende bouwdelen of bij buren, wordt gekeken naar de onderliggende berekening en tekening. Ontbreekt die of is deze onvolledig, dan kan discussie ontstaan over verantwoordelijkheid. Vooraf duidelijkheid schept rust in het traject.

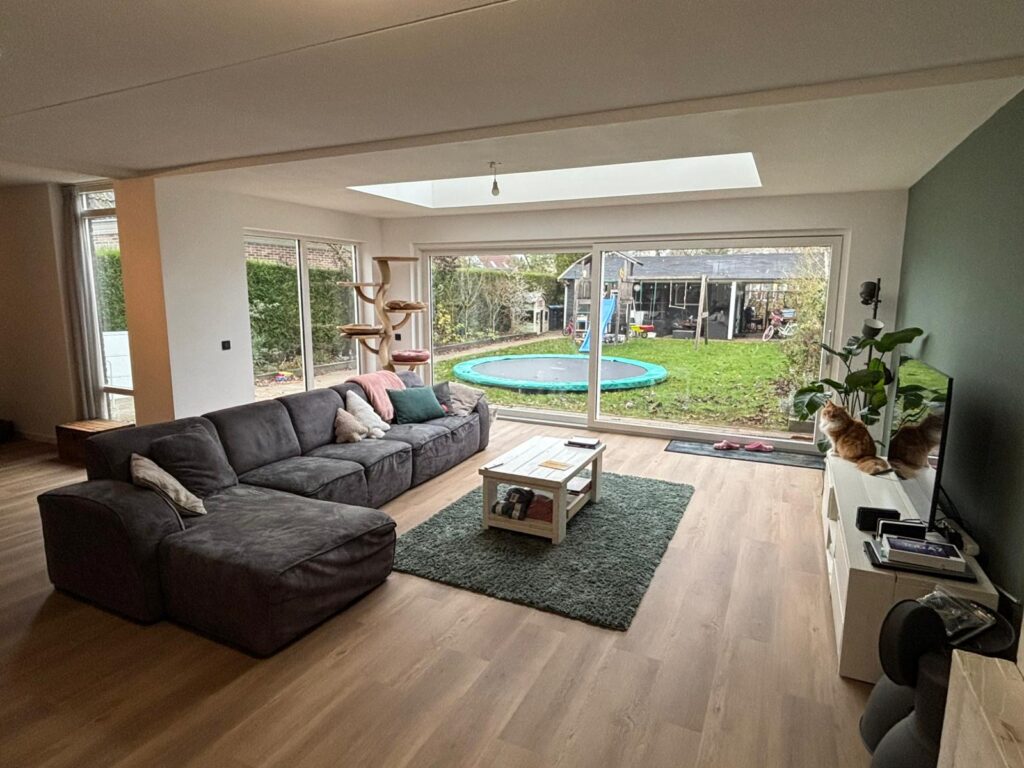

Details uitbouw Lelystad 2025 eerst gemaakt met een constructietekening. Daarna hebben wij deze aanbouw daadwerkelijk ook gebouwd. Bekijk onze aanbouw projecten voor meer inspiratatie.

Constructietekening aanbouw laten maken bij Aannemer Gigant

Aannemer Gigant benadert een aanbouw niet als een los bouwvolume, maar als uitbreiding van een bestaand krachtenstelsel.

Wij analyseren hoe de bestaande fundering, gevel en vloeren reageren op de nieuwe belasting. Soms blijkt dat beperkte aanpassing voldoende is. Soms moet de krachtsafdracht worden herverdeeld om toekomstige scheurvorming te voorkomen. Die beoordeling is gebaseerd op praktijkervaring in uiteenlopende woningtypen en bouwperiodes.

Wilt u voorkomen dat constructieve onzekerheid zich pas na oplevering openbaart? Dan is dit het moment om uw constructietekening aanbouw zorgvuldig te laten uitwerken.
